Grades d'aimant: comment ils sont liés à la force et à la performance

Les qualités d'aimant sont essentielles pour déterminer les performances des aimants permanents pour diverses applications, des machines industrielles à l'électronique grand public. Chez Souwest Magnetech, un fournisseur d'aimants permanents de confiance, nous proposons une gamme de grades NdFeB, de qualités d'aimant samarium cobalt et de qualités d'aimant en ferrite pour répondre aux divers besoins de l'industrie. Ce guide explique les grades d'aimant, leur relation à la force et comment choisir le bon aimant pour votre application, en soulignant pourquoi Souwest Magnetech est la source de référence pour les solutions magnétiques de haute qualité.

Quels sont les niveaux d'aimant?

Les grades magnétiques sont un moyen standardisé d'indiquer la force et la performance d'unAimant permanent. La note reflète le produit d'énergie maximale (BHmax), mesuré en Mega Gauss Oersteds (MGOe), qui représente le point le plus fort sur la courbe de démagnétisation d'un aimant (courbe BH). Les grades plus élevés correspondent à des aimants plus forts, mais d'autres facteurs tels que la résistance à la température et les exigences d'application jouent également un rôle.

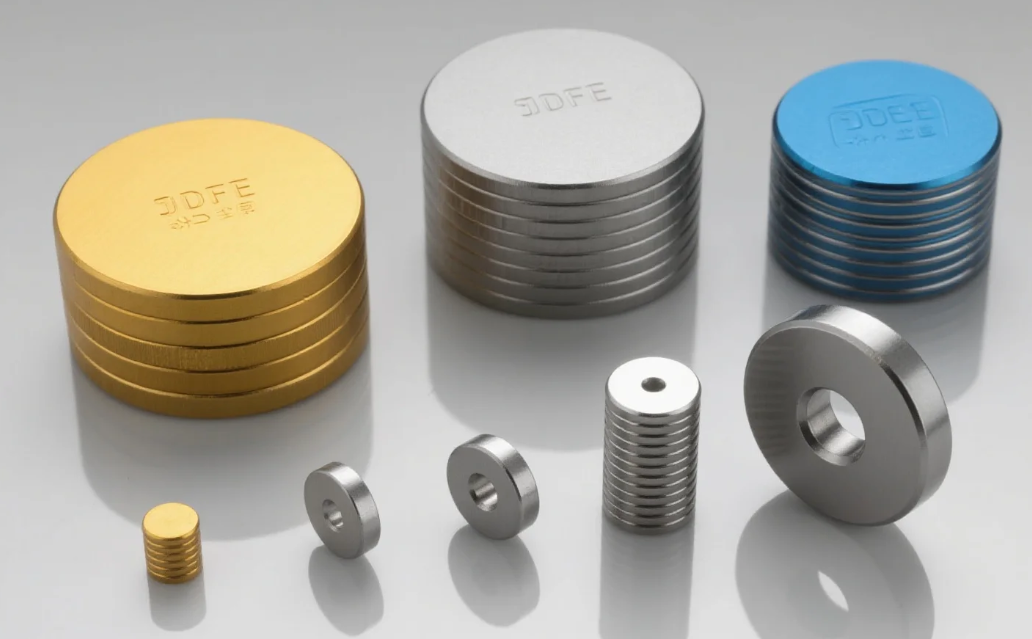

Par exemple,Grades NdFeBÀ Souwest Magnetech va de N35 à N52, avec des chiffres indiquant une force croissante. Une note comme N42 a un BHmax d'environ 42 MGOe, tandis que N52 peut atteindre jusqu'à 52 MGOe. Le grade peut également inclure un suffixe, tel que N42SH, où «SH» désigne une résistance à haute température (jusqu'à 150 ° C). De même, nos qualités d'aimant samarium cobalt (par exemple, SmCo5, Sm2Co17) et nos qualités d'aimant en ferrite (par exemple, Y30, Y35) offrent des caractéristiques de performance spécifiques adaptées à différents environnements.

Comment la force de l'aimant est-elle mesurée?

La force de l'aimant est généralement mesurée par la force de traction ou l'intensité du champ magnétique, selon l'application. Chez Souwest Magnetech, nous fournissons des spécifications détaillées pour aider les clients à choisir le bon niveau d'aimant pour leurs besoins.

Pull Force

La force de traction mesure la force nécessaire pour séparer un aimant d'une surface ferromagnétique, telle qu'une plaque d'acier, exprimée en livres ou en Newtons. Notre métrique du boîtier 1 de la force de traction représente la force nécessaire pour éloigner un aimant directement d'une grande plaque d'acier plate, offrant une référence fiable pour comparer la résistance des aimants. Par exemple, un aimant N52 NdFeB de Souwest Magnetech peut atteindre une force de traction nettement plus élevée qu'un aimant N35 de la même taille, ce qui le rend idéal pour les applications nécessitant une résistance maximale sous une forme compacte.

Fait intéressant, la force de traction entre deux aimants touchants (boîtier 3) est égale au boîtier de force de traction 1, mais à distance, la force combinée de deux aimants peut dépasser celle d'un seul aimant. Nos calculatrices en ligne aident les clients à estimer les forces de traction pour des notes et des configurations NdFeB spécifiques.

Force du champ magnétique

L'intensité du champ magnétique est mesurée en Gauss ou Tesla (1 Tesla = 10,000 Gauss) à un point spécifique près de la surface de l'aimant. Le champ de surface dépend de la qualité, de la forme, de la taille et des matériaux environnants de l'aimant. Par exemple, nos aimants NdFeB de qualité N52 ont une densité de flux résiduel (Br) allant jusqu'à 14,800 Gauss, par rapport à 13,200 Gauss pour N42. Cela rend les aimants N52 idéaux pour des applications telles que les interrupteurs à lames ou les capteurs à effet Hall, où une intensité de champ magnétique précise est essentielle.

Grades d'aimant et leur importance

Les grades d'aimant sont composés de plusieurs composants:

Type de matériau: Le préfixe indique le matériau de l'aimant, tel que «N» pour le néodyme (NdFeB), «SmCo» pour le samarium cobalt ou «C» pour la céramique (ferrite).

Force (BHmax): Le nombre (par exemple, 42 dans N42) représente le produit d'énergie maximale dans MGOe, indiquant la force de l'aimant.

Résistance à la température: des suffixes comme «SH» ou «UH» indiquent la température de fonctionnement maximale avant que l'aimant ne commence à perdre du magnétisme. Par exemple, les aimants N42SH NdFeB de Souwest Magnetech résistent à des températures allant jusqu'à 150 ° C, tandis que les aimants N42 standard sont limités à 80 ° C.

Nos grades NdFeB incluent N35, N38, N42, N48, N50 et N52, avec des nombres plus élevés offrant une plus grande force.Grades d'aimant Samarium cobalt, Comme Sm2Co17, offre d'excellentes performances à haute température (jusqu'à 260 ° C), tandis que les qualités d'aimant en ferrite comme Y35 sont rentables pour les applications moins exigeantes.

Choisir le bon grade d'aimant

La sélection du grade d'aimant approprié dépend des exigences de l'application:

Haute résistance: pour une résistance maximale dans une taille compacte à température ambiante, choisissez NdFeB grade N52 de Souwest Magnetech. Ces aimants sont idéaux pour les séparateurs magnétiques, les moteurs et les capteurs.

Rapport coût-efficacité: NdFeB grade N42 offre un équilibre entre force et prix abordable, adapté aux applications telles que les poussoirs à aimant permanent ou l'électronique grand public. Un aimant N42 légèrement plus grand peut correspondre à la force d'un aimant N52 à un coût inférieur.

Environnements à haute température: Pour des températures comprises entre 60 ° C et 150 ° C, les qualités magnétiques NdFeB N42SH ou samarium cobalt sont recommandées. Les aimants SmCo excellent dans les applications aérospatiales et automobiles en raison de leur stabilité à des températures élevées.

Contraintes budgétaires:Grades d'aimant en ferriteComme Y30 ou Y35 sont économiques pour des applications comme les aimants de réfrigérateur ou les moteurs de faible puissance où haute résistance n'est pas critique.

La page des spécifications des aimants de Souwest Magnetech fournit des informations détaillées sur les grades disponibles, aidant les clients à choisir l'aimant optimal pour leurs besoins.

Comprendre Gauss et force de l'aimant

Le terme «Gauss» est souvent utilisé à mauvais escient pour décrire la force globale d'un aimant, mais il s'applique à des mesures spécifiques comme la densité de flux résiduel (Br) ou le champ de surface. Br est l'induction magnétique restant dans un aimant saturé après le retrait du champ magnétisant, une propriété matérielle indépendante de la forme. Par exemple, notre grade NdFeB N52 a un Br de Gauss à 14,800 14,300, tandis que les grades d'aimant en ferrite vont généralement de Gauss à 4,200 de 3,800.

Le champ de surface, mesuré à la surface de l'aimant, varie selon la forme et la taille. Par exemple, un aimant de terre rare rond en grade N52 aura un champ de surface plus élevé qu'un aimant N42 de taille similaire. Souwest Magnetech fournit des données de champ de surface précises pour assurer la compatibilité avec des applications telles que des capteurs ou des commutateurs magnétiques.

Aimants néodyme vs autres types d'aimant

Les aimants NdFeB sont les aimants permanents les plus puissants disponibles, avec des produits à énergie maximale allant de 35 à 52 MGOe. Par rapport à d'autres types d'aimant, ils offrent une force et une coercivité supérieures:

Samarium Cobalt (SmCo): Les grades d'aimant SmCo (18-26 MGOe) sont moins puissants mais excellent dans les environnements à haute température (jusqu'à 260 ° C).

AlNiCo: Avec un BHmax de 5 à 8 MGOe, les aimants AlNiCo sont utilisés dans des applications telles que les micros de guitare en raison de leurs propriétés magnétiques uniques.

Ferrite (céramique): Les qualités d'aimant en ferrite (3-4 MGOe) sont rentables mais nettement plus faibles, adaptées aux applications à faible coût.

Aimants flexibles: avec un BHmax de 0.6 1.2 MGOe, ils sont utilisés dans la signalisation et les écrans.

Les grades NdFeB de Souwest Magnetech offrent une résistance inégalée pour des applications compactes et hautes performances telles que les séparateurs magnétiques et les moteurs électriques.

Comprendre les courbes BH et la performance de l'aimant

La courbe BH (courbe d'hystérésis) définit les propriétés magnétiques d'un aimant en traçant le champ magnétique induit (B) contre le champ magnétique appliqué (H). Le produit d'énergie maximale (BHmax) est le point où le produit de B (en kiloGauss) et H (en kiloOersted) est maximisé, indiquant la force de l'aimant.

Par exemple, un aimant NdFeB de qualité N42 a un BHmax de 42 MGOe, reflétant sa haute résistance. La coercivité (Hc), où le champ induit atteint zéro, mesure la résistance de l'aimant à la démagnétisation. Les aimants NdFeB de Souwest Magnetech ont une coercivité élevée, ce qui les rend résistants aux champs magnétiques externes dans les applications exigeantes.

La courbe BH montre également comment un aimant se comporte dans différentes conditions. Par exemple, à des températures élevées, le grade NdFeB N42 peut surpasser le N52 si l'aimant est mince, car le N42 conserve mieux sa résistance jusqu'à 80 ° C. Nos ressources techniques fournissent des données détaillées sur la courbe BH pour guider les clients dans la sélection du bon niveau d'aimant.

Pourquoi choisir Souwest Magnetech?

Depuis 2003, Souwest Magnetech est l'un des principaux fournisseurs d'aimants permanents, offrant des grades NdFeB, des qualités d'aimant samarium cobalt et des qualités d'aimant en ferrite via notre filiale Mag Spring. Nos aimants de terres rares personnalisés sont conçus pour des industries telles que la transformation des aliments, l'automobile et l'électronique, garantissant des performances élevées et des prix compétitifs.

Que vous ayez besoin de NdFeB grade N52 pour une résistance maximale ou d'aimants SmCo pour les applications à haute température, Souwest Magnetech propose des solutions magnétiques soutenues par une fabrication avancée et un contrôle qualité rigoureux. Visitehttps://www.magnetsw.com/Pour explorer nos options de vente en gros d'aimants de terres rares ou demander un devis pour vos besoins spécifiques. Choisissez Souwest Magnetech pour des aimants fiables et de haute qualité qui alimentent vos innovations.
